ワゴンR マイナスコントロールに無理やりLEDをつける

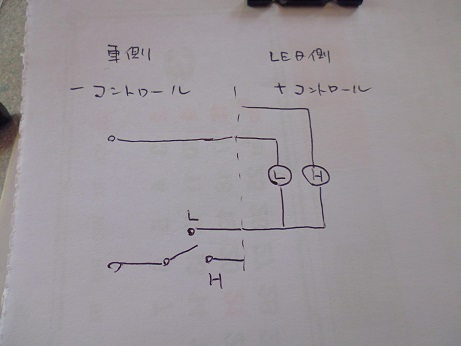

マイナスコントロールのワゴンRのヘッドライトにLEDを何とかつける案。
果たしてこの考え方はあってるのか?
それとも根本的に間違ってるのか???
全くわからん。
ネットで調べれば出て来そうな物だけど、出てこないってことはやっぱりリレーとかかまさないとダメなのか?

とにかくやってみる事に。

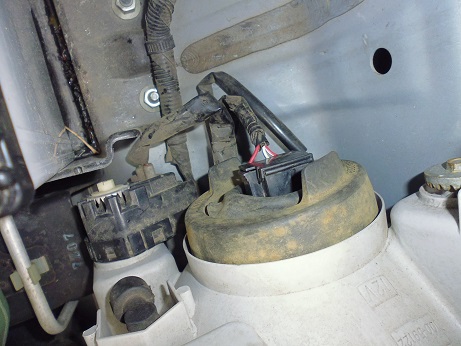

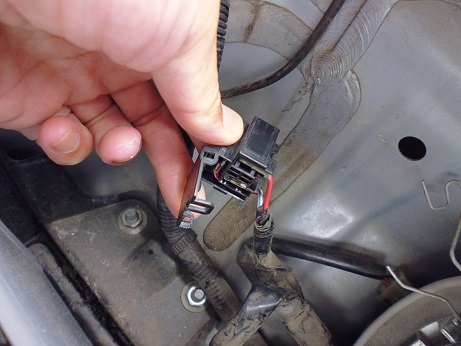

ヘッドライトのコネクターを外して

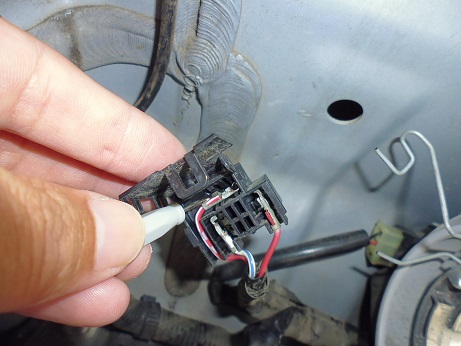

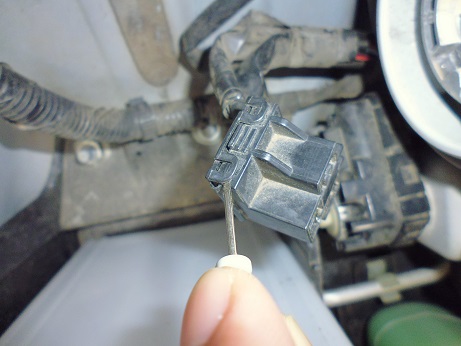

コネクターの裏側のフタを開けるべく4か所のツメを外して蓋を開ける。

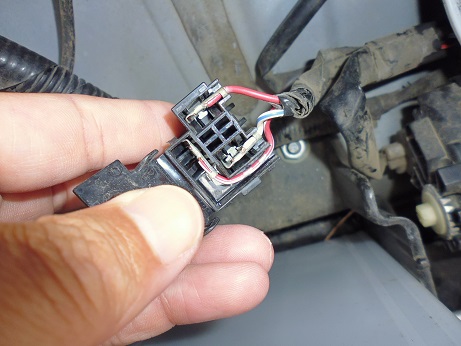

開きました。

そして写真の右側の2つの端子を入れ替える。

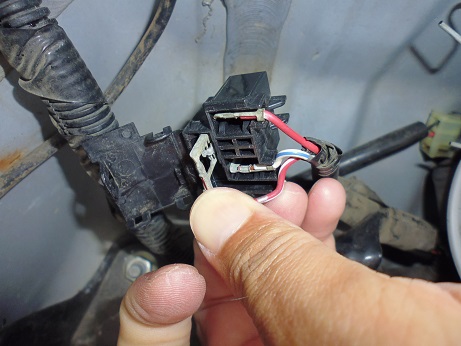

1つの端子に2か所ツメがあるので小さいマイナスドライバーでぐりぐりやりながら端子を外す。

外れました。

もいっこも外して

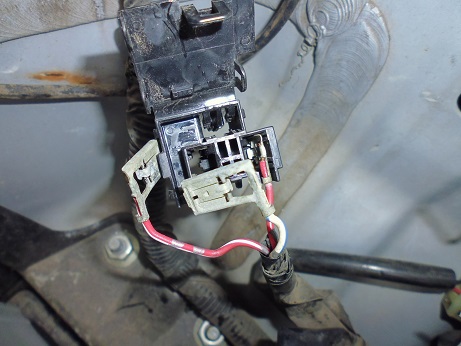

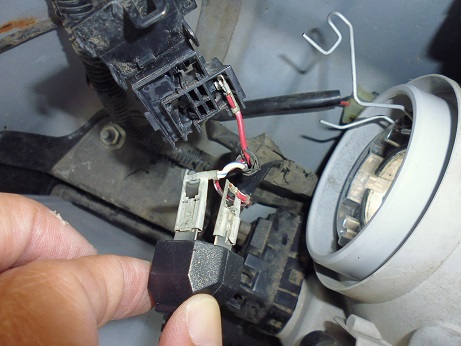

LEDのコネクタに入替て直接接続。

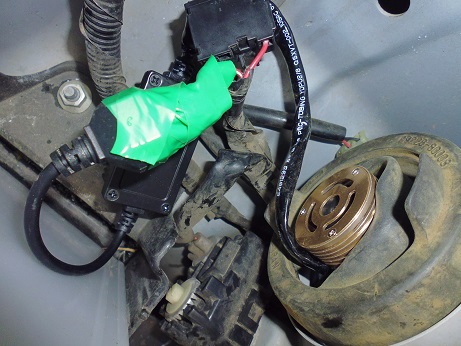

LED電球も取り付けて、最後に接触防止と防水の為に、ビニールテープでぐるぐる巻き。
これで大丈夫かは疑問だけど、まぁ大丈夫でしょう。

これで完成です。

さてちゃんと点くのか?
それ以前にヒューズが飛ばないか?
ヒューズが飛ぶならまだしも、買ったばかりのLEDが壊れないか??

心配な事は沢山あるがここまで来たらやるしかないっ!!

思い切ってヘッドライトのスイッチON!!!!!!







ついた。







確認すると、ちゃんとロービームになってる。
で、ハイビームにすると真っ暗。
ハイビームは接続してないんでつきません。

予定通りロービームのみ仕様が出来ました。
お金ないんで当分これで行きます。
そのうち何とかしようかな。
